SP

SP 对比 TP

这两个其实都是为了解决 attention 计算的问题，其实 TP 的思路比较直接一些：按照 head 维度将计算分配到不同的卡上，但是在实践中仍然存在着以下几个问题：

  1. 可能 head 维度无法按照 TP size 整数倍切分
  2. attention 按照 head 维度 TP 切分之后需要做 AllReduce，这一步在通信原语中属于通信量比较大的，如果 TP 要跨机的话，那么其效率就会降低。这个缺陷尤其体现在 prefill 阶段，因为通信量大，跨机带宽低，并且没法子做 overlap。
  3. 对于超长序列，如果采用 TP 切分，每个 TP rank 在计算 QKV 之前仍然要保存全量的 token embedding \(X\)，这个东西本身在超长序列就已经很大了，很容易出现显存放不下的情况。

所以 SP 应用的初衷是为了解决 TP 在超长序列下效率不足的问题。

Ring Attention

ring attention 将 sequence 的 Q、KV 切成多段，

cp example

Stripe Attention

标准 Ring Attention（尤其是最早那版设计）隐含一个前提：

每个 GPU 在每一轮 ring step 上，做的计算量大致相同

也就是说，假设你把：

如果是 无 mask / full attention，这个假设基本成立。

在 causal attention 下，问题就来了，对不同 GPU 来说：

GPU Q 所在位置 可见的 K 数量
GPU 0 很靠前 很少
GPU 1 稍靠后 多一点
… … …
GPU P−1 最后 几乎全部 K

每个 GPU 实际参与的有效 attention 计算量差异巨大

但 ring attention 的调度是：

结果

这就是负载不均 + 低效计算

Stripe Attention 的核心改动是：不是“方块（block）划分”，而是“斜条纹（stripe）划分” attention 计算区域

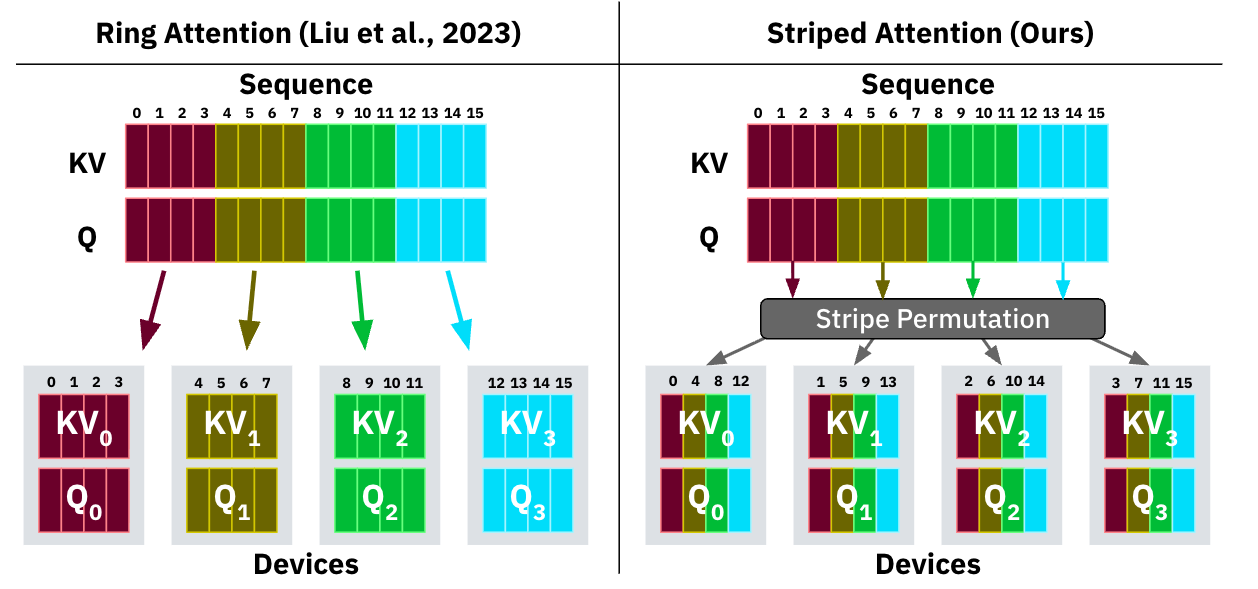

首先切分序列不是简单地按照块来切，而是跳跃性地分配：

stripe

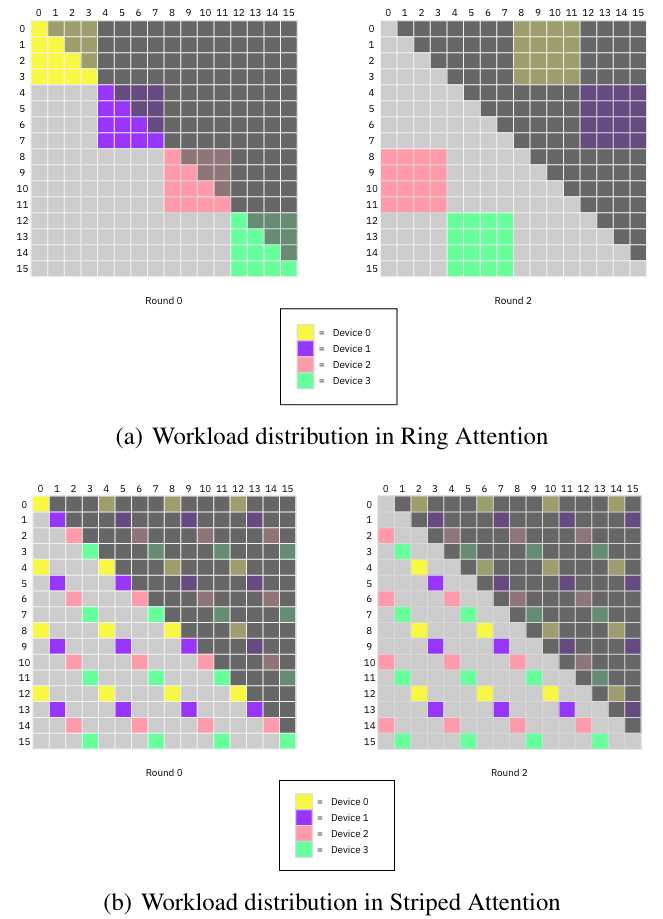

从全局视角来看，每一轮每个 partition 计算的 attention 部分就从一个 block 变成了分散性的点：

partition

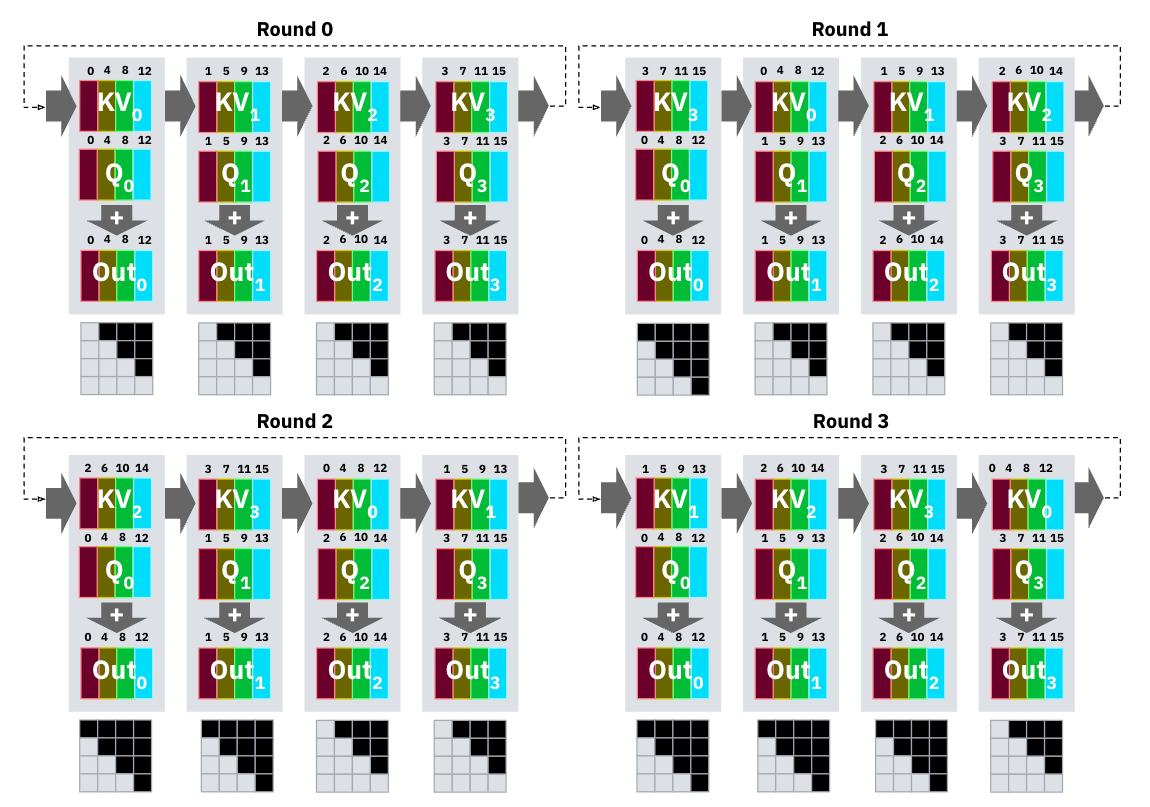

这样每一轮的计算也就更加均衡了：

rounds

Ulysses

在处理超长序列时，单张显卡的显存可能无法满足需求。Deepspeed Ulysses 正是为了解决这一问题而设计的。对于超长序列，如果采用张量并行（TP）的方式进行切分，以第 i 个计算单元为例：

方案 A：纯 TP

X (复制到 P 份)
 → QKV (每卡算 H/P heads)
 → Attention (本地)
 → allreduce / concat

方案 B：SP + Ulysses

X (T 切分)
 → QKV (本地算)
 → all2all (attention 前)
 → Attention
 → all2all (attention 后)
 → 后续层继续 SP

TP 的 KV cache 是「跨层长期存在的」

而 Ulysses 的：

Ulysses + SP 对比 TP 的 优势：

理论分析

计算通信 overlap

Ring Attention（严格说是 ring-based SP attention）的 overlap 指的是：

在等待下一块 KV 通过 ring 传输的同时，GPU 正在计算当前块的 attention（Q × Kᵀ + softmax + ×V）

即在每个 ring step 中，计算 block attention 的时间应该能够 overlap 住传输 kv cache 的时间。

参数定义

首先定义一些参数，和 attention 计算量分析一章保持一致：

ring step

对 每一个 ring step（第 i 块 KV），GPU 需要：

1️⃣ 通信（recv KV）

接收一个 KV block：

\[ \text{Bytes}_\text{comm} = B \cdot T_k \cdot N \cdot H \cdot 2 \cdot \text{sizeof(dtype)} \]

其中： \[ T_k = T / P \]

2️⃣ 计算（attention on this block）

对当前 Q block 和该 KV block：

QKᵀ FLOPs

\[ \text{FLOPs}_{QK} = 2 \cdot B \cdot N \cdot T_q \cdot T_k \cdot H \]

AV FLOPs

\[ \text{FLOPs}_{AV} = 2 \cdot B \cdot N \cdot T_q \cdot T_k \cdot H \]

📌 合计： \[ \text{FLOPs}_\text{step} = 4 \cdot B \cdot N \cdot T_q \cdot T_k \cdot H \]

代入 \(T_q = T_k = T/P\)：

\[ \boxed{ \text{FLOPs}_\text{step} = 4 \cdot B \cdot N \cdot H \cdot \frac{T^2}{P^2} } \]

关于何时能够实现计算与通信的重叠，其核心判据可以概括为：当单步注意力计算的时间大于或等于单步 KV 缓存通信的时间时，理论上可以实现完全的重叠。用数学公式表达即：

\[ T_\text{comp} \ge T_\text{comm} \]

代入具体的时间模型来看：

计算时间 \(T_\text{comp}\) 的模型为： \[ T_\text{comp} = \frac{\text{FLOPs} \times \text{step}}{\text{GPU FLOPs/s}} = \frac{4 B N H T^2}{P^2 \cdot F_\text{GPU}} \]

通信时间 \(T_\text{comm}\) 的模型（考虑 NVLink 或 InfiniBand）为： \[ T_\text{comm} = \frac{\text{Bytes}_\text{comm}}{\text{BW}_\text{eff}} = \frac{2 B N H (T/P) \cdot \text{sizeof(dtype)}}{\text{BW}_\text{eff}} \]

将重叠条件 \(T_\text{comp} \ge T_\text{comm}\) 代入并化简，是得到关键结论的步骤：

\[ \frac{4 B N H T^2}{P^2 F_\text{GPU}} \ge \frac{2 B N H T \cdot \text{sizeof(dtype)}}{P \cdot \text{BW}_\text{eff}} \]

消去公共项 \(B, N, H, T\) 后，得到核心不等式：

\[ \boxed{\frac{2 T}{P} \ge \frac{F_\text{GPU} \cdot \text{sizeof(dtype)}}{\text{BW}_\text{eff}}} \]

这个公式的物理意义非常重要，主要有两点：

首先，重叠的可能性与批次大小 \(B\)、注意力头数 \(N\) 或隐藏层维度 \(H\) 无关。这一点很多讨论未明确提及：即使批次增大，计算和通信时间会同比例增加，因此重叠的条件本身并不改变。

其次，核心变量实际上只有三个。是否能够重叠等价于判断比值 \(T/P\) 是否足够大：

\[ \boxed{\textbf{是否重叠} \Longleftrightarrow \frac{T}{P} \text{ 够不够大}} \]

其具体阈值约为：

\[ \frac{T}{P} \gtrsim \frac{F_\text{GPU}}{\text{BW}_\text{eff}} \times \text{sizeof(dtype)} \]

为了获得更直观的理解，可以代入一个真实量级进行校准。以 A100 SXM GPU 和 FP16 数据类型为例： - \(F_\text{GPU} \approx 312 \, \text{TFLOPs}\) - \(\text{BW}_\text{eff} \approx 300 \, \text{GB/s}\)（NVLink 有效带宽） - \(\text{sizeof(dtype)} = 2 \, \text{bytes}\)

计算阈值： \[ \frac{F_\text{GPU}}{\text{BW}_\text{eff}} \cdot \text{sizeof(dtype)} \approx \frac{312 \times 10^{12}}{300 \times 10^9} \times 2 \approx 2080 \]

由此可以得出一个直观结论： \[ \boxed{\frac{T}{P} \gtrsim \mathcal{O}(10^3)} \] 即当序列长度 \(T\) 与流水线并行度 \(P\) 的比值达到大约 \(10^3\) 量级时，计算与通信的重叠才可能实现。

对比 TP

如果通信与计算完全 overlap，ring attention 的理论效率可以接近甚至优于 TP（Tensor Parallel）

首先把两者抽象成同一个模型：

总时间 = max(计算时间, 通信时间) + 无法 overlap 的部分

完美情况下，SP 的额外损耗 ≈ 2 × (一个 chunk 的传输时间)

但前提非常苛刻，而且现实中不容易达到， 原因在于：
