KV Compress

V32 中解决了长上下文计算量的问题，但是没有解决 kv cache 过大的问题，V4 的核心工作在于对于 kv cache 的压缩，采用了 SWA + Compressed KV Attention 的混合架构：

• SWA 用来看近处的信息
• Compressed Attention 用来关注远方的信息

两种方案的计算结果会被结合：

融合方式在数学上等价于：

\[ \text{Attn} = \text{softmax}\bigl([\underbrace{QK_{\text{swa}}^\top}_{\text{近处}}, \underbrace{QK_{\text{comp}}^\top}_{\text{远处}}, \underbrace{\text{sink}}_{\text{逃生口}}]\bigr) \cdot [V_{\text{swa}}, V_{\text{comp}}, 0] \]

• 两路 logits 拼在一起做联合 softmax（不是两次独立 attention 相加）
• attn_sink 是每个 head 一个可学习标量，相当于”如果近处远处都不重要就放水”的逃生出口
• 这样模型自动学会”什么时候依赖近处、什么时候依赖远处摘要”

{{< svg “/images/kv_compression_routing_diagram.svg” >}}

• SWA 的 128 个原始 KV 不会被压缩
• 压缩 KV 只服务于两种远程 attention：
  1. CSA 中按照 c4 压缩，然后做 sparse attention, topk = 512
  2. HCA 中按照 c128 压缩，然后做 global attention

KV cache

bytes_per_full_token = (
    # ① SWA 原始 KV（每层都有，按 swa_ratio 保留近期）
    swa_ratio * kv_bytes * num_layers_total

    # ② CSA 压缩 KV：每 4 token 产 1 条
    + (1/4) * kv_bytes * num_layers_ca4

    # ③ HCA 压缩 KV：每 128 token 产 1 条
    + (1/128) * kv_bytes * num_layers_ca128

    # ④ CSA 层的 Indexer 压缩（也是 1/4）
    + (1/4) * indexer_bytes * num_layers_ca4

    # ⑤ CSA 的环形 state buffer（双流 + score）
    + swa_ratio * c4_state_ratio * c4_state_bytes * num_layers_ca4

    # ⑥ HCA 的环形 state buffer
    + swa_ratio * c128_state_ratio * c128_state_bytes * num_layers_ca128

    # ⑦ CSA Indexer 的 state buffer
    + swa_ratio * c4_state_ratio * c4_indexer_state_bytes * num_layers_ca4

    =
        0.1 * 584 * 62
      + 0.25 * 584 * 30
      + 0.0078125 * 584 * 31
      + 0.25 * 132 * 30
      + 0.1 * 0.0625 * 8192 * 30
      + 0.1 * 1.0 * 4096 * 31
      + 0.1 * 0.0625 * 2048 * 30

    =
        3620.8
      + 4380
      + 141.4375
      + 990
      + 1536
      + 12697.6
      + 384

    = 23749.8375

)

Usage

假设每个 DP 接收到的请求为 [bs, kv_len]，那么所需要的 cache 空间为：

• swa: [swa_layers, bs, window_size, 576]
• csa: [c4_layers, bs, kv_len // 4, 576]
• hca: [c128_layers, bs, kv_len // 128, 576]
• csa_indexer: [c4_layers, bs, kv_len // 4, 128 + 4]
  • indexer_head_dim=128, scale_group_size=128
• csa state buffer: [c4_layers, bs ]
• csa indxer state buffer:
• hca state buffer:

State Buffer

\[ \begin{array}{c} \text{每来一个 token } x_t \\[5pt] \downarrow \\[10pt] \begin{array}{|c|} \hline w_{kv\_gate}(x_t) \\ \Rightarrow [C_t^b, C_t^a, Z_t^b, Z_t^a] \\ \hline \end{array} \\[15pt] \downarrow \quad \text{写入} \\[10pt] \begin{array}{|c|} \hline \text{【State Buffer】(ring)} \\ \text{容量：} 2m = 8 \text{ 个 token 条目} \\ \text{存的就是 per-token 的 } [C^b, C^a, Z^b, Z^a] \\ \hline \end{array} \\[15pt] \downarrow \quad \text{每凑够 } m=4 \text{ 个 token 触发一次} \\[10pt] \begin{array}{|c|} \hline \text{flash\_c4\_decode kernel} \\ \text{读 8 个 state 条目} \\ \text{做 per-channel softmax} \\ C^{\text{Comp}} = \sum S \cdot C \\ \hline \end{array} \\[15pt] \downarrow \quad \text{写入（成品）} \\[10pt] \begin{array}{|c|} \hline \text{【压缩 KV 池】c4\_kv\_pool} \\ \text{容量：} n/4 \text{ 条 } C^{\text{Comp}} \\ \text{每条 = 1 个 512 维向量} \\ \hline \end{array} \\[15pt] \downarrow \quad \text{attention 读} \\[10pt] \begin{array}{|c|} \hline \text{模块 4: flash\_mla attention} \\ Q @ K(=C^{\text{Comp}}_{\text{topk}}) \\ \text{softmax} \rightarrow \text{weighted } V \\ \hline \end{array} \end{array} \]

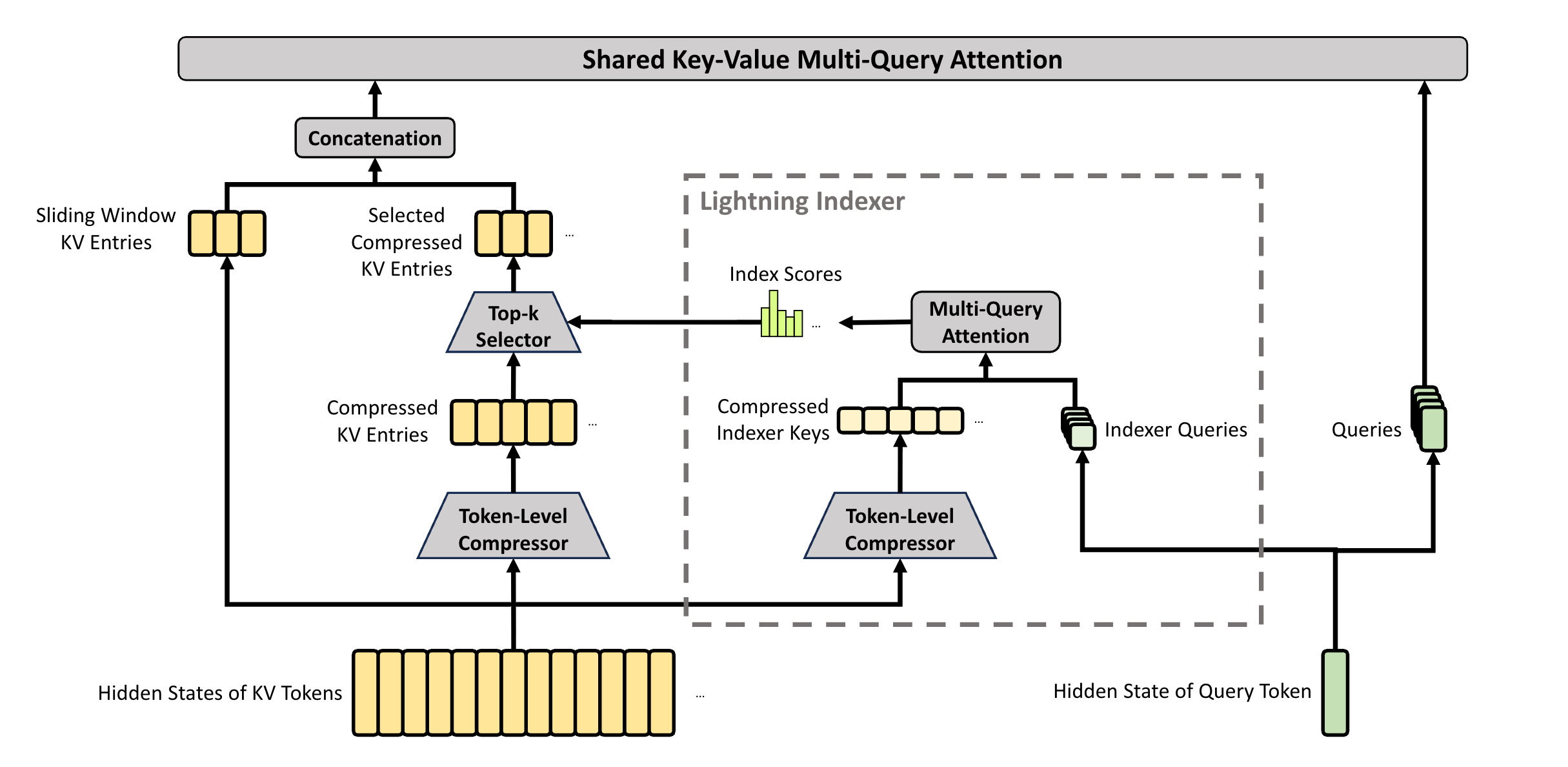

CSA

Prepare Attn

生成 \(c_{Q}\)，参与后续的 Indexer 和 Attention 阶段

\[ \mathbf{c}_t^Q = \mathbf{h}_t \cdot W^{DQ} \]

Attn C4

产生压缩过的 KV

\[ \begin{aligned} &\left[ C^b_t \mid C^a_t \mid Z^b_t \mid Z^a_t \right] = W_{\text{kv\_gate}} \, x_t \\[6pt] &\left[ S^b_{m,0:4} ;\; S^a_{m,0:4} \right] = \operatorname{Softmax}\!\left( \left[ Z^b_{4m-4:4m} + B^b ;\; Z^a_{4m:4m+4} + B^a \right] \right) \\[10pt] &C^{\text{Comp}}_m = \operatorname{RoPE}\!\Big( \operatorname{Norm}\!\Big( \sum_{j=0}^{3} S^a_{m,j} \odot C^a_{4m+j} + \sum_{k=0}^{3} S^b_{m,k} \odot C^b_{4m-4+k} \Big) \Big) \end{aligned} \]

{{< svg “/images/c4_compress.drawio.svg” >}}

Compress m

如果是对于 m 的 kv 进行压缩的话，通用的公式如下：

\[ \left[S_{mi:m(i+1)-1}^a; S_{m(i-1):mi-1}^b\right] = \operatorname{Softmax}_{\text{row}}\left(\left[Z_{mi:m(i+1)-1}^a + B^a; Z_{m(i-1):mi-1}^b + B^b\right]\right), \]

\[ C_i^{\text{Comp}} = \sum_{j=mi}^{m(i+1)-1} S_j^a \odot C_j^a + \sum_{j=m(i-1)}^{mi-1} S_j^b \odot C_j^b, \]

{{< region note >}} \(\odot\) denotes the Hadamard product;

\(\text{Softmax}_{\text{row}}(\cdot)\) denotes the softmax operation along the row dimension, which performs normalization across the total of \(2m\) elements from both \(Z^a\) and \(Z^b\).

When \(i = 0\), \(Z^b_{m(i-1):mi-1}\) is padded with negative infinity and \(C^b_{m(i-1):mi-1}\) is padded with zeros. Note that each \(C_i^{\text{Comp}}\) is derived from \(2m\) KV entries, but the indexes of \(C^b\) used for \(C_i^{\text{Comp}}\) and the indexes of \(C^a\) used for \(C_{i-1}^{\text{Comp}}\) are overlapped. Therefore, CSA in fact compresses the sequence length to \(\frac{1}{m}\) times. {{< /region >}}

C4 Indexer

\[ \begin{aligned} &K^{\text{IComp}} = \text{Compressor}_{\text{indexer}}(x) \\ &q^I_t = \left[ q_{t,1}^I; q_{t,2}^I; \dots; q_{t,n_h^I}^I \right] = \text{RoPE}\big(W^{\text{IUQ}} \cdot c^Q_t\big) \odot \text{Hadamard} \\ &w_{t}^I = \left[ w_{t,1}^I; w_{t,2}^I; \dots; w_{t,n_h^I}^I \right] = \text{softmax}\left( \frac{W^w \cdot h_t}{\sqrt{n^I_h}} \right) \\ &I_{t,s} = \sum_h w^I_h \cdot \text{ReLU}\big( q^I_{t,h} \cdot K^{\text{IComp}}_{s,h} \big) \\ &\mathcal{C}_t^{\text{SprsComp}} = \left\{ \mathcal{C}_s^{\text{Comp}} \mid I_{t,s} \in \text{Top-k}(I_{t,:}) \right\}. \end{aligned} \]

{{< region note >}} \(W_{IUQ}\) 指的是 indexer 的 Q 升维矩阵，所以符号中的 \(I\) 都代表这个是服务于 indexer 的矩阵

topk 索引空间不与 SWA 窗口重叠

\(\mathcal{C}_t^{\text{SprsComp}}\) is a subset of compressed KV entries {{< /region >}}

token 轴：   ├────── 远史（压缩区，c4 indexer 评分 + topk 选 512 个）──────┤├── 近窗 SWA (window_size=128) ──┤  [attn sink]
                                ↑                                                          ↑                       ↑
                          extra_k_cache (c4 KV)                                     k_cache (原始 KV)        独立的 sink
                          ─ 拼进 MQA 的第 1 段 ─                                   ─ 拼进 MQA 的第 2 段 ─

attn mqa

\[ \mathbf{q}_{t,1}; \mathbf{q}_{t,2}; \dots; \mathbf{q}_{t,n_h} = \mathbf{q}_t = \mathbf{c}_t^Q \cdot W^{UQ} \]

\[ \mathbf{o}_{t,i} = \text{CoreAttn}\left(\text{query}=\mathbf{q}_{t,i}, \text{key}=C_t^{\text{SprsComp}}, \text{value}=C_t^{\text{SprsComp}}\right) \]

令：

• \(\mathcal{K}_t^{\text{swa}}\)：当前 token t 对应 SWA 窗口中最近 window_size 个未压缩的原始 token 的 K（同理 V）
• \(\mathcal{C}_t^{\text{SprsComp}} = \{\mathcal{C}_s^{\text{Comp}} \mid I_{t,s} \in \text{Top-k}(I_{t,:})\}\)：indexer 从压缩空间里选出的 k 个压缩 KV（与 SWA 窗口互斥）
• \(s_{\text{sink}}\)：可学习的 attention sink token 的 K/V

实际执行的是：

\[ \mathbf{o}_{t,i} = \mathrm{softmax}\!\left(\frac{\mathbf{q}_{t,i} \cdot \big[\,\mathcal{K}_t^{\text{swa}} \,\Vert\, \mathcal{C}_t^{\text{SprsComp}} \,\Vert\, s_{\text{sink}}\,\big]^{\!\top}}{\sqrt{d}}\right) \cdot \big[\,\mathcal{V}_t^{\text{swa}} \,\Vert\, \mathcal{V}_t^{\text{SprsComp}} \,\Vert\, s_{\text{sink}}\,\big] \]

Shape 变化

令： - W = SWA 窗口里 key 的个数（近场 token 数，≤ window_size） - K = topk 选出的 sparse compressed token 个数（通常 k=512） - 1 = sink token - d = head_dim = 576

\[ \underbrace{\mathcal{K}_t^{\text{swa}}}_{W \times d} \;\Vert\; \underbrace{\mathcal{C}_t^{\text{SprsComp}}}_{K \times d} \;\Vert\; \underbrace{s_{\text{sink}}}_{1 \times d} \;=\; \underbrace{\mathbf{K}_t}_{(W+K+1)\times d} \]

所以：

oproj

\[ \text{hidden} = w_{o\_b}\big( w_{o\_a}(o_t) \big) \]

HCA

Comparison

设计哲学的差异

1. 压缩强度 vs 表达力的 trade-off
   • CSA (m=4)：压得轻 → 条目多 (n/4)，信息损失小 → 但因为条目还是很多，必须再上一个 Lightning Indexer + TopK 才能把有效 KV 数压到 k=512。所以 CSA 是「轻压缩 + 稀疏选择」的两级方案。
   • HCA (m'=128)：压得狠 → 条目少 (n/128)，如果序列长 n=65536，压完只剩 512 条。数量级已经跟 CSA 的 TopK 结果等价了，自然就不需要再稀疏选了，整条序列直接 dense attention 就行。
2. Overlap 的取舍
   • CSA 用 overlap 是因为 m=4 的窗口很小，边界 token 的缺失对下游 attention 影响大。
   • HCA m'=128，每个压缩条目吃 128 个 token，边界 token 相对贡献 ~1/128，做 overlap 收益不明显，而且会翻倍 wkv_gate 参数和 kernel 内存带宽，得不偿失。
3. 作用层次不同（可能是 depth-wise 分工） 在 config.compress_ratios[layer_id] 这个 per-layer list 里，不同层会被配置成 0/4/128，大致对应三种角色：
   • 0：密集层（如第 0 层），完整 KV 不压；
   • 4 (CSA)：语义细节层，保留丰富局部 + 稀疏远距；
   • 128 (HCA)：长程归纳层，负责把超长上下文压成稀疏”记忆槽”。
   多种压缩率交叉铺在 60+ 层里，让模型既有细节又有长程——这也是为什么 profile 里 Layer 3 / Layer 4 会交替出现两种完全不同的 kernel pattern。

总结

HCA = CSA 退化到「单流 + 无 overlap + 极高压缩率 + 不接 Indexer」： - 公式上，C^a/C^b、Z^a/Z^b、B^a/B^b 各塌缩为单一版本 (C, Z, B)，双条 softmax → 单条 m' 维 softmax； - 代码上，走同一个 Compressor 类但 overlap=False, coff=1，kernel 从 flash_c4_decode 换成 flash_c128_decode，不再构造 C4Indexer； - 作用上，压得够狠 (n/128) 所以不需要再稀疏选，直接 dense attention 已经满足硬件开销约束； - 和 CSA 共用的部分（MLA 低秩 Q、Grouped Output Projection、RMSNorm、RoPE、attn_sink）完全不变，体现了”同构压缩器 + 不同超参 = 两种互补的长上下文机制”的设计思路。

Grouped Output Projection

这段论文描述的就是代码里 MQALayer 中 wo_a + wo_b 两级投影的数学原理。核心动机是：n_h · d_h 太大，直接一次 nn.Linear(n_h·d_h → d) 会带来巨大的算力 / 显存开销，所以拆成「分组 + 低秩」两步。

\[ d_g < \frac{c \cdot n_h}{g} \]

在当前配置下：

\[ 1024 < \frac{32768}{8} = 4096 \]

✔ 满足低秩压缩前提

其实这一整套可以抽象成一个非常干净的 pipeline：

\[ \begin{aligned} & \mathbb{R}^{n_h \cdot d_h} \\ & \xrightarrow{\text{分组 } g} \mathbb{R}^{g \times \frac{n_h d_h}{g}} \\ & \xrightarrow{\text{低秩压缩 } d_g} \mathbb{R}^{g \times d_g} \\ & \xrightarrow{\text{concat}} \mathbb{R}^{g d_g} \\ & \xrightarrow{\text{投影}} \mathbb{R}^{d} \end{aligned} \]

这其实就是：

Group-wise Low-Rank Projection + 重组回 hidden space

论文的三步：

Step 1 切分
\[o_t = [o_{t,1}; \dots; o_{t,n_h}] \in \mathbb{R}^{c \cdot n_h} \to \{o_{t,i}^G \in \mathbb{R}^{c \cdot n_h / g}\}_{i=1..g}\]

Step 2 每组降维 (\(w_{o,a}\))
\[o_{t,i}^{G'} = W_{o,a}^{(i)} \cdot o_{t,i}^G, \quad W_{o,a}^{(i)} \in \mathbb{R}^{d_g \times (c \cdot n_h / g)}\]

Step 3 拼接+升维 (\(w_{o,b}\))
\[\hat{o}_t = W_{o,b} \cdot [o_{t,1}^{G'}; \dots; o_{t,g}^{G'}], \quad W_{o,b} \in \mathbb{R}^{d \times (d_g \cdot g)}\]

对应 MQALayer.forward（deepseek_v4.py:862-905）：

# —— core attention ——
o = attn_backend.forward(q, k, v, ...)        # :862   o_t ∈ ℝ^{T × n_h × head_dim}

# —— Step 1: 切分成 g 组 ——
o = o.view(o.shape[0], self.n_local_groups, -1)  # :881  → (T, g, c·n_h/g)

# —— Step 2: per-group 低秩 (wo_a) ——
# 权重形状 (g, d_g, c·n_h/g)，每组独立投影
deep_gemm.fp8_einsum(
    "bhr,hdr->bhd",                              # :894  b=T, h=g, r=c·n_h/g, d=d_g
    (o_fp8, o_s),                                # 输入 (T, g, c·n_h/g)
    (self.wo_a.weight.view(G, R, D), ...),      # W_{o,a}^{(i)}  ∈ ℝ^{g × d_g × (c·n_h/g)}
    output, recipe=(1,1,128),
)
# 等价的 BF16 路径 (:902-903):
# o = torch.einsum("tgd,grd->tgr", o, wo_a)      # → (T, g, d_g)

# —— Step 3: 拼接 + 升维 (wo_b) ——
o, _ = self.wo_b(o.flatten(1))                   # :905  (T, g·d_g) → (T, d)

wo_a / wo_b 的声明：

self.wo_a = ColumnParallelLinear(
    self.n_heads * self.head_dim // self.n_groups,   # = c·n_h/g = 4096
    self.n_groups * self.o_lora_rank,                # = g·d_g = 8192
    ...)                                              # :582-590
# 注意这里是把 g 个 (d_g × (c·n_h/g)) 的块 block-diagonal 合一个 ColumnParallel Linear
# 但 forward 用 einsum/bmm 保持每组独立，不会跨组混合

self.wo_b = RowParallelLinear(
    self.n_groups * self.o_lora_rank,                # = g·d_g = 8192
    self.hidden_size,                                # = d = 7168
    ...)                                              # :597-606

朴素做法（单个 \(W_o \in \mathbb{R}^{d \times c \cdot n_h}\)）：

\[ \begin{aligned} \text{params} = d \cdot (c \cdot n_h) = 7168 \cdot 32768 \approx 2.35 \times 10^8 \\ \text{FLOPs/token} \approx 2 \cdot 7168 \cdot 32768 \approx 4.70 \times 10^8 \end{aligned} \]

Grouped + 低秩（\(wo_a\) + \(wo_b\)）：

\[ \begin{aligned} \text{params}(W_{oa}) &= g \cdot d_g \cdot (c \cdot n_h / g) = d_g \cdot (c \cdot n_h) = 1024 \cdot 32768 \approx 3.36 \times 10^7 \\ \text{params}(W_{ob}) &= d \cdot (d_g \cdot g) = 7168 \cdot 8192 \approx 5.87 \times 10^7 \\ \text{合计} &\approx 9.23 \times 10^7 \approx \text{朴素做法的 } 39\% \end{aligned} \]

• FLOPs/token(wo_a) = \(2 \cdot d_g \cdot (c \cdot n_h) \approx 6.71 \times 10^7\)

• FLOPs/token(wo_b) = \(2 \cdot d \cdot (d_g \cdot g) \approx 1.17 \times 10^8\)

• 合计 \(\approx 1.85 \times 10^8 \approx\) 朴素做法的 \(39\%\)

即在完全等价「把 \(c \cdot n_h \to d\)」任务的基础上，参数量 / 算力都压缩到 ~40%，而且因为 \(wo_a\) 的每组之间 block-diagonal 不耦合，还可以被切成 g 个小 GEMM 并行/并入 fp8 einsum。

V4 的 attention 两端都用了「下投影 → 上投影」的低秩结构：

• 输入端（Q 侧，V2/V3 就有）： x ─wq_a→ q_lora(1024) ─wq_b→ n_h·d_h
• 输出端（V4 新增 & 论文这段内容）： n_h·d_h ─(切 g 组)→ ─wo_a→ g·d_g(=8192) ─wo_b→ d

区别在于：输入侧是全张量低秩，输出侧多了一步 分组 (g groups)——因为 attention 输出天然按 head 维度可切，切成 g 组后每组独立做低秩既保留了 head 间的 block 结构（不同 head 的信息先不强混合），又把「每组的内部耦合」用 d_g 这个瓶颈再压一次，最后才靠 wo_b 把 g 组信息融合回 d 维的残差流。

所以 wo_a、wo_b 就是论文里 Grouped Output Projection 的 分组低秩第 1 级 和 拼接融合第 2 级；缺一不可，少了 wo_a 就是朴素大 GEMM，少了 wo_b 则 g 组信息无法交互也回不到 d 维。
