MLA

Traditional MHSA

The computing process:

\[\boldsymbol{q}_t = W^{Q} \cdot \boldsymbol{h}_t\]

\[\boldsymbol{k}_t = W^{K} \cdot \boldsymbol{h}_t\]

\[\boldsymbol{v}_t = W^{V} \cdot \boldsymbol{h}_t\]

\[\boldsymbol{q}_t = [\boldsymbol{q}_{t,1}, \boldsymbol{q}_{t,2}, \cdots, \boldsymbol{q}_{t,n_h}]\]

\[\boldsymbol{k}_t = [\boldsymbol{k}_{t,1}, \boldsymbol{k}_{t,2}, \cdots, \boldsymbol{k}_{t,n_h}]\]

\[\boldsymbol{v}_t = [\boldsymbol{v}_{t,1}, \boldsymbol{v}_{t,2}, \cdots, \boldsymbol{v}_{t,n_h}]\]

\[\boldsymbol{o}_{t, i} = \sum_{j=1}^{t} \text{Softmax} \frac{\boldsymbol{q}_{t,i}^T \cdot \boldsymbol{k}_{j,i}}{\sqrt{d_h}} \boldsymbol{v}_{j,i}\]

\[\boldsymbol{u}_t = W^{O} [\boldsymbol{o}_{t,1}, \boldsymbol{o}_{t,2}, \cdots, \boldsymbol{o}_{t,n_h}]\]

dimensions

\[W^Q, W^K, W^V \in \mathbb{R}^{d_n n_h \times d}\]

\[W^O \in \mathbb{R}^{d \times d_h n_h}\]

explanation

\(\boldsymbol{h_t}\) is attention input

Multi Latent Attention

\[\boldsymbol{c}_{t}^{KV} = W^{DKV} \boldsymbol{h}_t\]

\[\boldsymbol{k}^{C} = W^{UK} \boldsymbol{c}_{t}^{KV}\]

\[\boldsymbol{v}^{C} = W^{UV} \boldsymbol{c}_{t}^{KV}\]

MOE

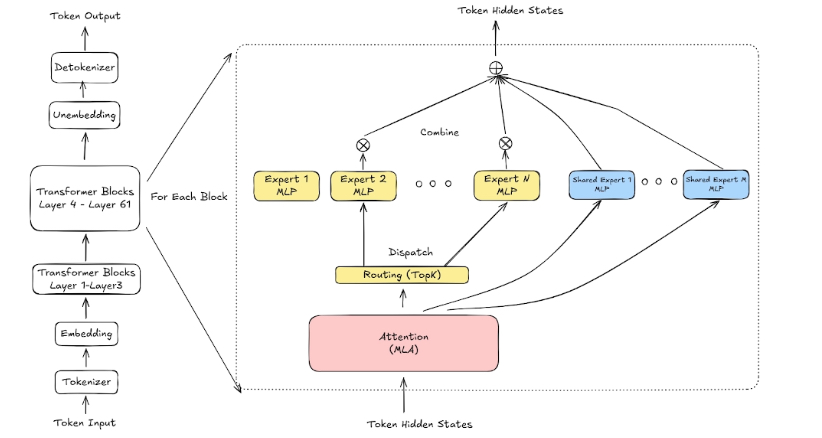

routing top k 选择 8 个专家，dispatch 分发，计算完成后 combine 组合一个输出。

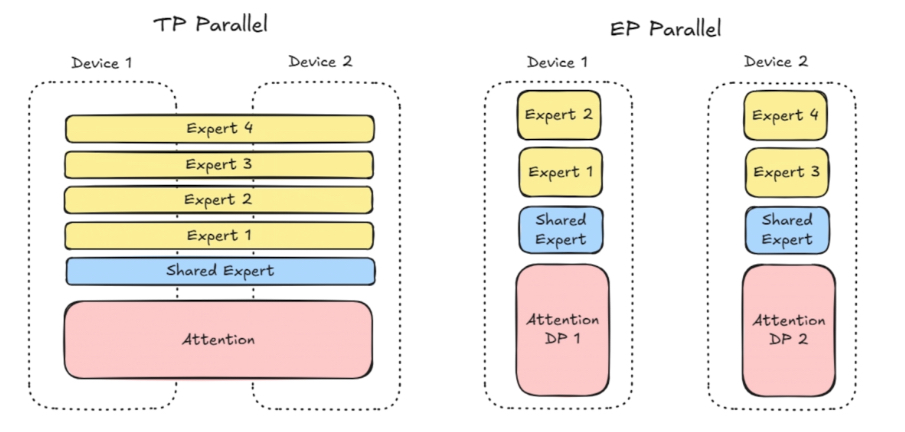

在 TP 中，每个专家被拆得很细，计算 MFU 不够高。

EP 实现专家更加集中，计算密度更高。

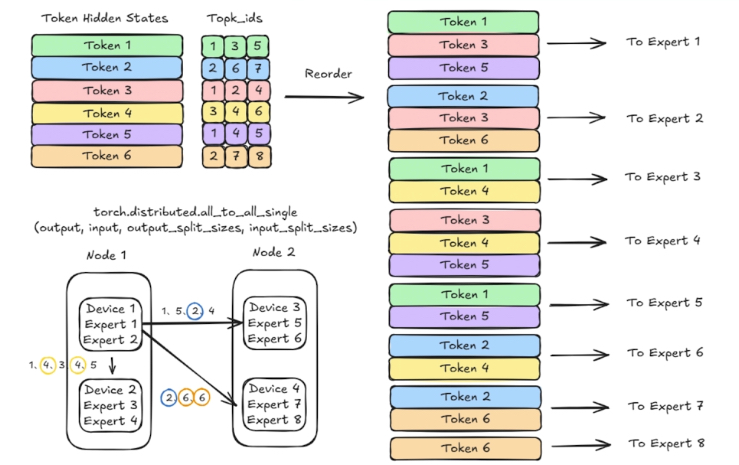

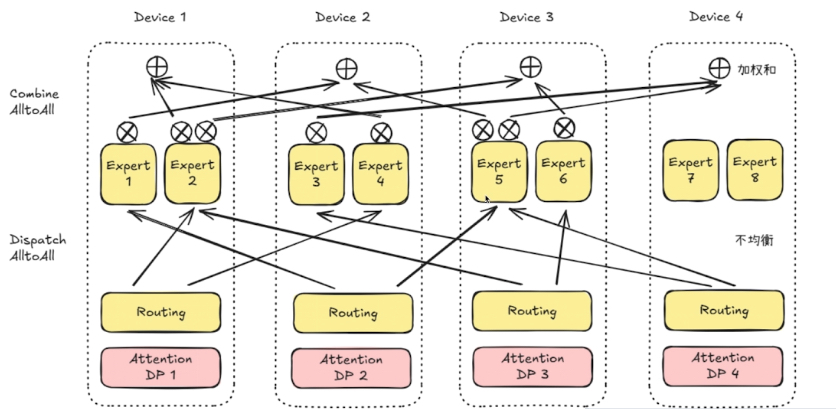

Dispatch All2All 和 Combine All2All 虽然叫做 All2All，但是在 deepseek moe 中的语义并不是完全的 all2all。

因为它并不需要将 tokens 传输到所有的 dp 上。

Dispatch 走的 FP8，Combine 走的 BF16 传输。

机内冗余、卡内冗余（多个 EP 在一张卡中）

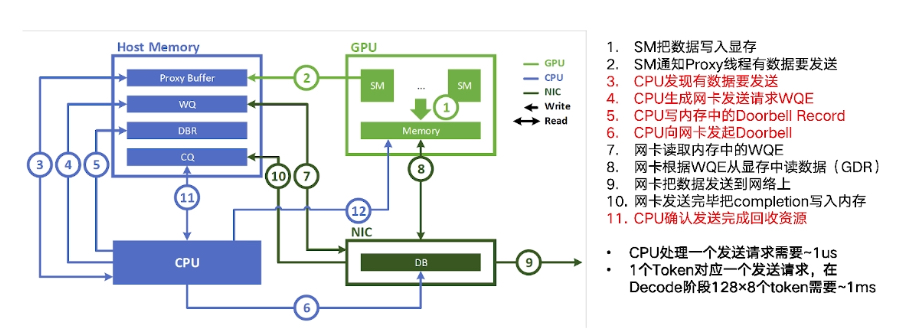

1. SM把数据写入显存
2. SM通知Proxy线程有数据要发送
3. CPU发现有数据要发送
4. CPU生成网卡发送请求WQE
5. CPU写内存中的Doorbell Record
6. CPU向网卡发起Doorbell
7. 网卡读取内存中的WQE
8. 网卡根据WQE从显存中读数据(GDR)
9. 网卡把数据发送到网络上
10. 网卡发送完毕把completion写入内存
11. CPU确认发送完成回收资源

Decode 和 Prefill 在 EP 通信上的差别：

	Prefill	Decode
规模	32	320/144
平均每个 Node 激活专家数	2	0.2/0.44
batch size	16k	256
平均每 rank 分配 token 数	500	0.8/1.78
时长要求	6-8ms	100-350us

Decode中EP通信的实现：

• 不使用两阶段
  • EP规模大，两阶段几乎无收益
  • 两阶段需要复杂元数据交互
• Token粒度发送
  • bs小，无法chunk聚合
  • CPU必然成为瓶颈，需要IBGDA
